3D- UND LEITERPLATTEN-BESTÜCKUNG.

Hochpräzise und effizient.

AUTOMATISIERE DIE PRODUKTION DEINER MIKRO- UND NANO-BAUTEILE.

Mit Automatisierungsanlagen der Häcker Automation steht Dir das Equipment zur Verfügung, um die Vielfalt Deiner Prozessschritte auf einer Anlage abzubilden.

Die präzise Bestückung von Leiterplatten sowie hochempfindlichen und geometrisch anspruchsvollen Bauteilen im Mikro- und Nanobereich hat viele Einflussgrößen, die auf das perfekte Ergebnis einwirken. Von der Bestückung in extrem tiefe Kavitäten bis zur Bestückung von berührungsempfindlichen Bauteilen, in unserem Portfolio findest du die clevere Lösung für Deinen individuellen Bedarf.

3D Bestückung.

HOCHPRÄZISE BESTÜCKUNG DURCH DIE BAUTEIL-AUSRICHTUNG MIT EINEM SMARPOD.

Eine der vielen Moduloptionen in unseren Anlagen ist die Verwendung eines Smarpods, zur hochpräzisen Ausrichtung von Substraten und Bauteilen. Hiermit kann in sechs Freiheitsgraden manipuliert werden, und das bei Positioniergenauigkeiten kleiner 10nm. Die Bestückung von dreidimensionalen Baugruppen ist dabei ebenso anwendbar wie die SMD Bestückung einer Leiterplatte.

Um dies zu veranschaulichen, siehst Du einen Demonstrationsprozess in unserem Video.



Dargestellte Prozessschritte:

  1. Das Keramiksubstrat wird an 3 Positionen mit der 3D-Kamera vermessen, um die 3D-Lage des Substrats zu ermitteln  (0-3 s)
  2. Der Smarpod fährt eine Korrekturposition zur in Schritt 1 ermittelten Position an (3-4 s)
  3. Das Substrat wird ein zweites Mal vermessen (4
  4. Der Smarpod fährt eine weitere Korrekturbewegung (8 s)
  5. Das Substrat wird ein drittes Mal vermessen und das Ergebnis für gut befunden (9-13 s)
  6. Der Smarpod fährt in Messposition für die Höhenmessung der
  7. Die Linearachse mit Messkopf des Konfokalsensors fährt in Messposition – exakte Höhe der Bondfläche
  8. Die Linearachse mit dem Messkopf des Konfokalsensors fährt zurück in Ruhestellung
  9. Der Smarpod fährt zurück in die Position die er im 4. Schritt angefahren hatte (19 – 20 s)
  10. Der Bestückkopf holt ein unsichtbares Bauteil vom Wafflepackhalter (20 – 24 s)
  11. Der Bestückkopf bewegt das Bauteil über die Bestückposition (24 – 28
  12. Der Smarpod kommt dem Bestückkopf den letzten Millimeter entgegen um das unsichtbare Bauteil definiert anzudrücken
  13. Der Bestückkopf legt das unsichtbare Bauteil ab und fährt zurück auf Überfahrhöhe (30 -32 s)
  14. Der Smarpod fährt zurück auf seine Ausgangsposition (33 s)
  15. Der Prozess beginnt von vorn
Video abspielen

DIE BONDEN.

Hebe deinen Die-Bondingprozess auf ein völlig neues Niveau. Denn zunehmende Produktminiaturisierung und volatile Märkte bringen die traditionelle Chipverarbeitung schnell an ihre Grenzen. Ein umfangreiches Dosierequipment steht für das Applizieren deines präferierten Fügematerials bereit. Mit Hilfe von Bonding Tool Sets und intelligenter Bestücktechnologie garantieren wir das sichere und präzise Handling deiner Dies. Das gesamte Bondingequipment beruht auf einem modularen Konzept und ist somit wieder verwendbar und ersetzbar.

DIE Sorting als Vorprozess des Die Bonding.

Zu Beginn des Prozesses befinden sich die Dies/Chips, welche im Folgenden verarbeitet werden sollen auf einem Wafer, der in einen Frame gespannt wird.

Um das Sorting erfolgreich durchzuführen, ist es wichtig zu wissen, in welchem Bereich die Ausstechnadel und das Aufnahmetool das Bauteil angreifen bzw. manipulieren dürfen (hier grün in ABB. 1 dargestellt). Beide dürfen nur in diesem Bereich am Bauteil angreifen, da es sonst zu Beschädigungen kommen kann und die Funktionalität nicht mehr gewährleistet ist. Die roten Bereiche zeigen die Sollbruchstellen, an denen das Bauteil kontrolliert herausgebrochen werden muss.

Beim Herausbrechen der Bauteile ist stets darauf zu achten, dass es zu keinen Absplitterungen an diesen Stellen kommt.

Für diesen Pickup-Prozess wird unter anderem eine Waferausstecheinheit (auch Die-Eject Unit) sowie passende Nadeln und Rubber- oder Stahltools verwendet. Handelt es sich um empfindliche Substratoberflächen, auf denen keine Rückstände zurückbleiben dürfen, wird die Verwendung eines Stahltools empfohlen.

Zu beachten sind die mit dem Herausbrechen und Aufnehmen einhergehenden  Parameter, wie Anfahrhöhen, Aufnahmehöhen, Nadelstarthöhen, Ausfahrhöhen, Geschwindigkeit und Wartezeit.

Die aufgenommenen Bauteile werden anschließend mittels Unterseitenkamera auf ihre Lage sowie auf Brüche kontrolliert und die Gutteile in ein Zuführsystem, zum Beispiel ein Gel Pack oder ein Waffle Pack sortiert.

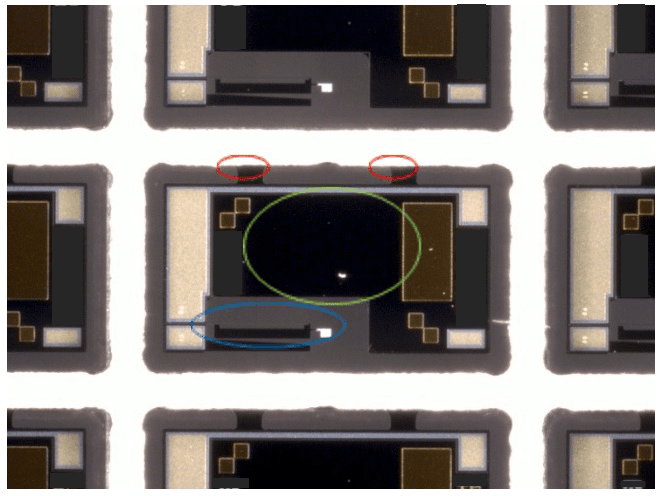

Abb. 1: Produkt auf dem Wafer.

DIE Bonding.

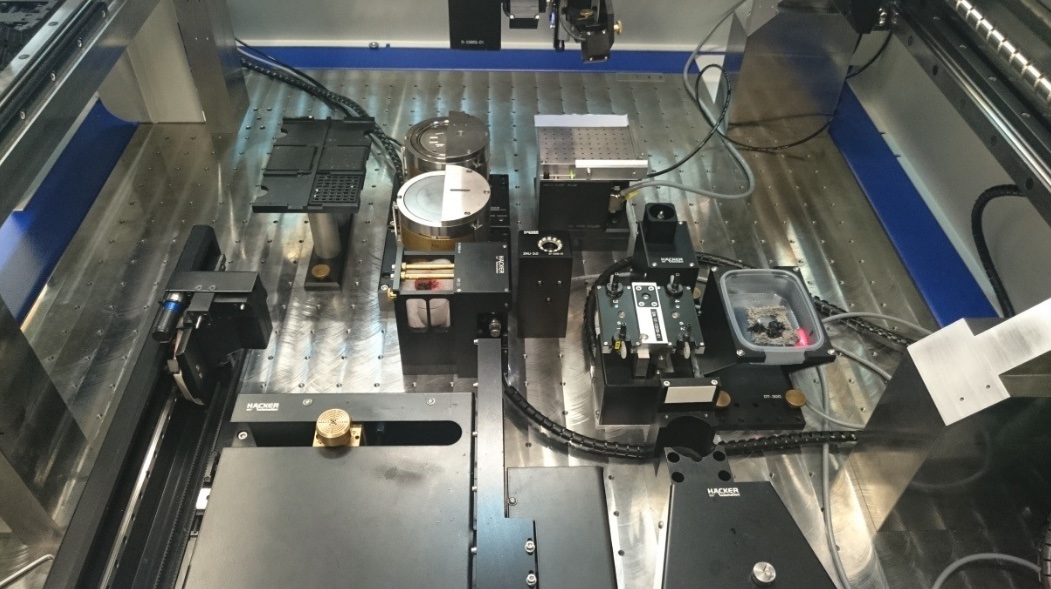

Abb.2: Versuchsaufbau für DIE Bonding

Die Substratzuführung und -bereitstellung wird beispielsweise mittels Boat und einem Carrier auf einem Vakuum Support realisiert. Vor dem eigentlichen Fügeprozess erfolgt eine Inspektion der einzelnen Positionen auf dem Substrat, welche bestückt werden sollen. Diese Positionen wurden anschließend als Referenzen für die Bestückung genutzt.

Danach wird das entsprechende Dosiermaterial appliziert. Im gezeigten Prozessbespiel geschiet dies mittels Pin-Transferverfahren und der dafür notwendigen DDU.

Der benetzte Chip wird dann auf dem Substrat platziert. Im Nachgang kann eine automatische optische Inspektion der Produkte erfolgen.

Flip-Chip-Montage.

AUFBAU- UND VERBINDUNGSTECHNIK FÜR KOMPLEXE MIKROELEKTRONIK.

Komplexe elektronische Schaltungen werden zunehmend als integrierte Halbleiter realisiert. Es hat sich bewährt, die Ein- und Ausgänge für die Steuersignalübertragung auf der Unterseite des Bauteils in Form eines Arrays vorzusehen. Neben kürzeren Laufzeiten bietet dies auch Vorteile bei der Wärmeableitung.

Aufgrund des Halbleiterherstellungsprozesses befinden sich die Leiterbahnen eines Chips auf der Oberseite des Wafers. Daher ist es erforderlich, die Bauteile vor der Bestückung zu drehen. Dieser Prozess ist als Flip-Chip-Montage bekannt. Flip-Chip-Montagesysteme müssen aufgrund der geringen Abstände zwischen den Kontaktpads und ihrer Array-förmigen Anordnung außergewöhnliche Genauigkeiten gewährleisten.

Neben der Positionierung im Bereich (X und Y) ist die Rotation um die Z-Achse (Theta) des Bestückkopfes entscheidend.

Häcker Automation bietet für die Flip-Chip-Montage eine integrierte Prozesslösung. Der erste Prozessschritt erfordert das Auftragen eines leitfähigen Klebers oder einer Lotpaste auf das Substrat, um die anschließende Kontaktierung entweder durch UV-Licht oder durch Wärme zu ermöglichen. Der Flip-Chip-Prozess selbst beginnt mit dem Auswerfen einzelner Waferchips aus einem gewürfelten Wafer, der auf einem Band in einem Rahmen montiert ist. Es können verschiedene Waferdurchmesser und Chips mit unterschiedlichen Größen und Dicken verwendet werden. Das Auswurfsystem ist fester Bestandteil und kann bei Umstellung auf andere Produkte einfach ausgetauscht werden. Auch hochempfindliche und dünne Stümpfe können verarbeitet werden.

Die Wendestation sorgt für das Wenden des Bauteils, das dann an der gewünschten Position auf dem Substrat platziert werden kann. Das hochpräzise Portalsystem der VICO Basismaschine sorgt für die erforderliche Bestückgenauigkeit. Die notwendige Bestückgenauigkeit von besser als 10 µm wird durch die optional erhältlichen Kamerasysteme und die Fehlerkorrekturalgorithmen in der Steuerungssoftware sichergestellt. Die Halbleiter-Dies können als Bare-Dies auf dem Substrat platziert oder zu Gehäusen wie BGA weiterverarbeitet werden.

Eine Flip-Chip-Prozesslösung kann mit Dosierprozessen wie Glob Top, Conformal Coating oder anderen Mikromontagetechnologien wie 3D-Montage erweitert werden.

Video abspielen
